Les équipements du labo
Depuis quelques années, je renouvelle mon matériel de labo vieillissant en restant dans des gammes de prix raisonnable.
La baisse de prix des équipement de mesure permet maintenant aux amateurs de s'équiper avec du matériel performant.
YIHUA 938D

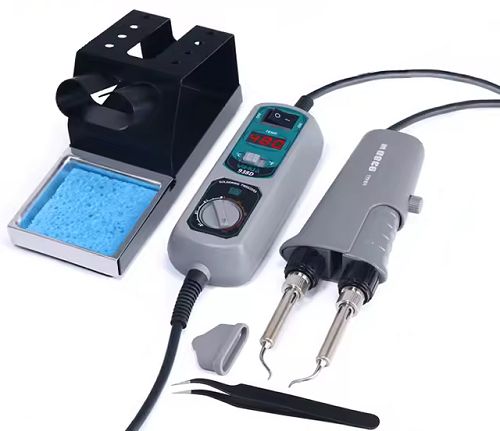

Cette petite pince de soudage/dessoudage éconimique vient compléter ma station YIHUA pour le CMS .
Tarif moins de 40€
ZOYI ZT-DQ02

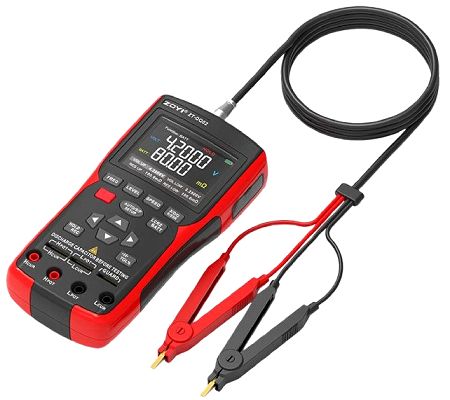

Le ZOYI ZT-DQ02 est un pont de mesure RCL 4 points avec pinces kelvin.
Mesure des résistance/Capacité/inductance entre 100Hz et 100KHz
Mesure des composantes resistive R, inductives Z, phase
Mesure de la résistance interne des piles et batteries
Manuel d'utilisation FR du ZOYI ZT-DQ02
Tarif moins de 90€
RUIBOZHI LCR-T7 et TKDMR NYFD-40

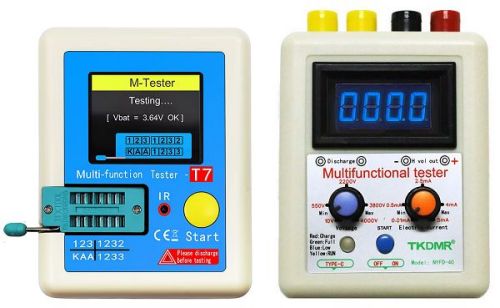

Le RUIBOZHI LCR-T7 est un petit testeur permetant de lire les caractéristiques de nombreux composants avec son écran graphique.
Manuel d'utilisation FR
Le TKDMR NYFD-40 est un générateur 0-4000 V et 0,01 à 5 mA permettant de tester les tensions de service des composants.
Manuel d'utilisation FR
On trouve ces 2 appareils pour moins de 25€.
Même si ces 2 équipeemnts ne replacent pas de vrais appareils de mesure mais rendront de nombreux service pour des tests rapides.
ZOYI ZT-703S
Arrivé en février 2025, ce multimètre/oscilloscpe ZOYI ZT-703S portatif vient compléter le labo.
Oscilloscope 2x50 MHz
Multimétre résolution 25.000 points
Tension/Courant/Ohmmètre/Capacimètre/Fréquence-mètre
Manuel d'utilisation FR du ZOYI ZT-703S
Tarif moins de 90€
OWON XDM1241
Arrivé en janvier 2025, ce multimètre de labo OWON XDM1241 vient compléter la partie mesure.
Résolution 55.000 points
Tension/Courant/Ohmmètre/Capacimètre/Fréquence-mètre/Température
Résolution en tension 0,1%
Tarif moins de 100€
Manuel d'utilisation FR du OWON XDM1041 et XDM1241
Siglent SDS1202X-E
Le Siglent SDS1202X-E a remplacé en 2023 mon vieux METRIX OX710.
c'est un oscilloscope numérique couleur 2 voies avec bande passante de 200 MHz, un taux d'échantillonnage maximal de 1 Géch/s et une résolution de 8 bits.
Tarif moins de 400€.
Manuel d'utilisation FR du SDS1202X-E
Feelelec FY6900
Le Feelelec FY6900 a remplacé en 2020 mon vieux GBF Elektor (kit de 1985).
Le FY6900 est générateur de signaux 60MHz programmable.
Il utilise un DSP qui 'rejoue' une des 99 mémoires (doit 64 utilisateur) 8192 points x 14 bits de résolution.
Cela donne des possibilité impressionnante comme pouvoir jouer des fichiers audios.
Il peut générer des formes d’ondes programmables, d’impulsions, de modulateur VCO AM FM PM ASK FSK PSK, compteur et fréquencemètre.
Tarif moins de 100€.
Manuel d'utilisation FR du FY6900
Logiciel DDS Signal PC Software
NanoVNA
Le NanoVNA est un analyseur de réseau vectoriel 50KHz-3GHz
Il est traité en détails dans Cette page
NICE-POWER SP53010-2KD
En 2024, j'ai remplacé ma vielle alimentation ELC par celle ci.
Alimentation de labo à découpage double 30V 10A
Coupable série 30V 20A / parallèle 60V 10A.
Tarif moins de 120€.
YIHUA WEP 948-II
Cette station de soudage air chaud, fer à souder, pistolet de dessoudage vient en 2024 compléter mon atelier en parallèle de mon vieux Weller .
Tarif moins de 230€
Manuel d'utilisation FR de la YIHUA WEP 948-II
LOUPE BIOCULAIRE

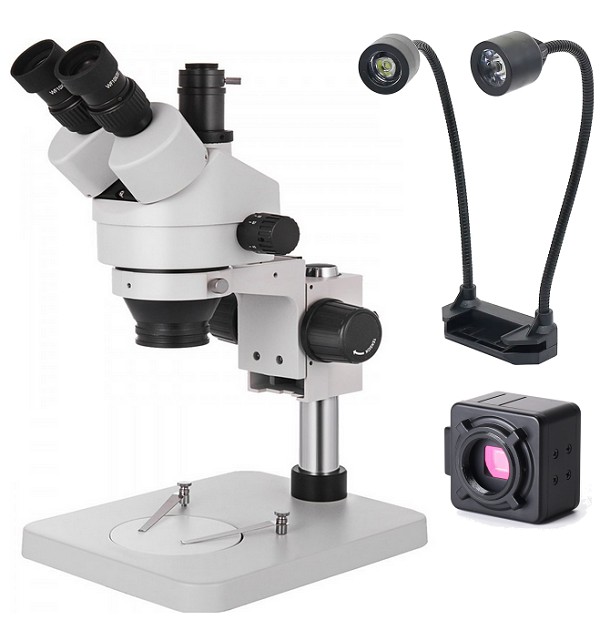

En 2023 pour l'inspection, la soudure des CMS et les prises de vue j'ai acquis :- Une loupe binoculaire VEVOR Trinoculaire 3.5X-90X (260€)
- Un double éclairage à led (5€)
- Une camera HAYEAR HY500 5mp (40€)
- Les logiciels S-EYE et CombineZP (gratuit)
Exemple de prise de vue :
